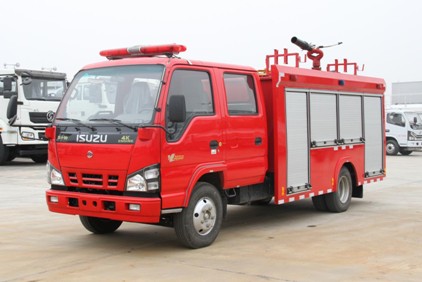

國六慶鈴2噸泡沫消防車(3815mm軸距)_CSC5071GXFPM20/Q6型泡沫消防車
作者：湖北楚勝汽車有限公司 來源：消防車廠家 日期：2021/5/19 13:56:43 人氣： 標簽：國六慶鈴2噸泡沫消防車(3815mm軸距) CSC5071GXFPM20/Q6型泡沫消防車
國六慶鈴2噸泡沫消防車廠家電話：
159-7276-7978
一、 整車描述
1、 概述
2噸消防車采用慶鈴汽車股份有限公司QL1070BUKWY 型二類汽車底盤，原裝雙排駕駛室，乘員2+3人，該車駕乘舒適輕便。上裝采用內藏式水罐，整車載液量為2000kg。器材箱采用高質量鋁合金卷簾門。底盤取力，發動機型號為4KH1CN6LB，最大功率88kW,通過萬向聯軸器驅動安裝在汽車尾部泵房里的上海雄真CB10/30型常壓消防泵，可在1.0MPa下穩定輸出30L/s的流量；車頂安裝威斯特PL24型消防炮（泡沫消防車），流量24L/s，對應壓力1.0MPa，最大承壓1.3MPa，射程水：≥60m 泡沫≥45m，可360°旋轉。該車具有軸距短、通過性強、綜合性能強、操控集中簡便等特點。
整車主體框架采用優質20#型鋼二氧化碳保護焊焊接而成，保證整體骨架結構強度高，牢固可靠；內部器材箱，采用高強度鋁合金型材搭建主體框架，裙邊采用整體防護結構，美觀可靠，箱體內表面使用帶有大花紋的經陽極氧化處理過的鋁合金板材蒙貼表面，角鋁包邊等工藝處理，保證器材箱性能的同時，具有美觀，輕便等特點。
按照消防實戰需要，根據消防操作程序，人性化設計，使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定所有隨車器材，器材布置合理、緊湊、裝夾牢固、標示醒目，兩個動作內可取用任何器材，可實現就近取放、多人操作，互不干涉。
面漆采用噴涂方式使用優質面漆，符合GB7258規定的GB/T3181《漆膜顏色標準》中R03大紅色要求。顏色為駕駛室和車體消防紅色，器材室內部為淺灰色，鋁制卷簾門鋁的顏色，底盤架為黑色，輪輞為銀色，擋泥板、保險杠為灰色。
整車消防性能符合GB7956要求；底盤通過國家強制性產品認證；發動機排放符合國VI標準。
2、 整車主要參數
外廓尺寸
6680×1980×2880mm
最大總質量
6800kg
載液量
載水1300kg，泡沫700kg
最高車速
90km/h
消防泵額定流量
30L/s@1.0MPa；
消防炮額定流量
24L/s
消防炮射程
水：≥60m 泡沫≥45m
比功率
88/6.9=12.8
接近角/離去角
24°/14°
二、底盤
1、 底盤主要參數
型號
QL1070BUKWY
制造商
慶鈴汽車股份有限公司
發動機型號
4KH1CN6LB
發動機額定功率
88kw
發動機排量
2999ml
發動機排放標準
GB17691-2018國Ⅵ
驅動形式
4×2
軸距
3815mm
最大允許總重
7020kg
最小轉彎半徑
≤19m
變速箱
手動
取力器
夾心取力器
2、乘員室
結構
平頭、四門，原裝雙排駕駛室
司乘人員數
2+3人
駕駛員位置
左置
設備
原車儀表板處設置消防操作儀表板及警燈控制盒，加裝
1、 警報器；
2、 取力器控制開關及指示燈；
3、 附加電源開關；
三、 上裝結構及性能參數
總體布置
整車由消防員乘員室和車身兩大部分組成，車身布置采用三分體式結構，前部為器材箱，中部為水罐，后部為水泵房，罐體為平行六面體廂式容罐。
1、器材箱
結構
主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走。
器材箱
器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒。側下裙邊設有工具箱及卷簾門，可放置小型工具
泵房
泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材
保溫位置：安裝燃油加熱器（根據客戶需求選裝）
爬梯及上車?yán)?span lang="EN-US">
后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過350mm，上車?yán)植捎帽砻鎺О疾鄯阑瑘A鋼管，表面噴塑處理。
2、水罐
容量
1300kg
材質
優質碳鋼，厚度為3-4mm （可選裝304不銹鋼）
罐體固定
與底盤車架彈性連接
罐體設置
人孔：設DN470人孔1個，帶有快速鎖定/開啟裝置
溢流口：設DN65溢流口1個
放余水口：設1個DN40水罐放余水口，配球閥
注水口：在水罐左右兩側各接1只DN65接口
進出水口：設1個水罐到水泵進水管，DN100閥門，可氣動、手動控制，設1個水泵至水罐充水管，DN65閥門，可氣動、手動控制
4、 泡沫罐
容量
700kg
材質
304不銹鋼，厚度為3-4mm
罐體固定
與底盤車架彈性連接
罐體設置
人孔：設DN470人孔1個，帶有快速鎖定/開啟裝置
溢流口：設DN65溢流口1個
放余水口：設1個DN40水罐放余水口，配球閥
注水口：在水罐左右兩側各接1只DN65接口
進出水口：設1個水罐到水泵進水管，DN100閥門，可氣動、手動控制，設1個水泵至水罐充水管，DN65閥門，可氣動、手動控制
四、水力系統
1、水泵
型號
CB10/30型常壓車用消防泵
形式
低壓離心式
額定流量
30L/s @1.0MPa
出口額定壓力
1.0MPa
最大吸深
7m
引水裝置
自帶滑片泵
引水時間
最大吸深時≤50s
1、 管路系統
管道材質
優質無縫鋼管
吸水管路
泵房后側設一個DN100吸水口
注水管路
水罐左右兩側各設一個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路
出水管路
泵房左右兩側各設1個DN65常壓出水口，帶截止閥和捫蓋
冷卻水管路
配有冷卻取力器的冷卻水管路及控制閥
B類泡沫比例混合器
型號
PH48
材質
殼體為鑄鋁，過流截面為不銹鋼
形式
負壓環泵式，帶沖洗裝置
混合比
3-6%
車載消防炮
型號
PL24型兩用炮
制造商
成都威斯特消防機械有限公司
額定流量
24L/S
額定壓力
1.0 MPa
仰角
≥70°
俯角
≤-30°
射程
水：≥60m 泡沫≥45m
水平回轉角度
≥360°
六、消防控制系統
控制面板主要包括駕駛室控制和泵室控制兩部分
駕駛室內控制
水泵脫掛檔、警燈警報、照明及信號裝置控制等
泵室內控制
上裝總電源開關、參數顯示、狀態顯示
七、電氣設備
附加電氣
設獨立電路
輔助照明
消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等
頻閃燈
車身兩側安裝紅、藍兩色頻閃燈
警示裝置
長排全紅警燈，安裝在駕駛室頂部
警報器，其控制盒在駕駛員前下方
火場照明
上裝后部安裝35W消防探照燈1個
八、表面處理
面漆
優質國產漆
顏色
車體外表面主色為RO3消防紅
九、隨車消防器材的布置和配備
1、器材布置
1
按照消防實戰需要，根據消防操作程序，就近取放。
2
使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。
3
標示醒目，多人操作，互不干涉。
隨車消防器材明細表：
序號
名 稱
規 格
數量
單位
備 注
1
吸水管
KD100/2 m
4
根
螺紋式
2
濾水器
FLF100
1
件
螺紋式
3
分水器
FII80/65×2-1.6
1
件
內扣式
4
集水器
JII100/65×2-1.0
1
件
內扣式
5
水帶
13-65-20
8
盤
內扣式
6
異徑接口
KJ65/80
2
件
內扣式
7
水帶包布
DT-SB
4
件
8
水帶掛鉤
4
件
9
地上消火栓扳手
QT-DS1；長400
1
件
10
地下消火栓扳手
長860
1
件
11
吸水管扳手
FS100
2
件
12
直流開關水槍
QZG3.5/7.5；65
1
支
內扣式
13
直流開花水槍
QZK3.5/7.5；65
1
支
內扣式
14
滅火器
3 kg/ABC
1
具
15
消防斧
GFP890
1
件
16
橡皮錘
1
件
17
水帶護橋
FH80
2
副
18
消防桶
1
個
19
空氣泡沫槍（含槍吸液管）
QP4/0.7Z；65
1
支
內扣式
20
泡沫外吸液管
Φ40×2700
1
根
21
儲物盒
小
1
個
22
注水水帶
13-65-5
2
盤
十、隨車文件（中文）
底盤合格證 底盤維修手冊
底盤使用說明書 隨車工具清單
消防車合格證 發動機號碼拓印件
消防車器材清單 消防車使用說明書
移交清單 車輛發票
自愿性認證證書復印件 水力性能測試報告
