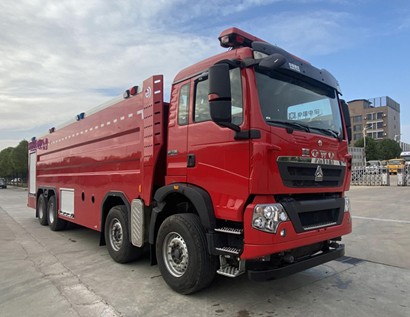

國六重汽豪沃前四后八24噸泡沫消防車_楚勝牌CSC5430GXFPM240/Z6泡沫消防車
作者：楚勝牌CSC5430GXFPM240/Z6泡沫消防車 來源：消防車廠家 日期：2021/5/19 15:13:16 人氣： 標簽：國六重汽豪沃前四后八24噸泡沫消防車 楚勝牌CSC5430GXFPM240/Z6泡沫消防車
國六重汽豪沃前四后八24噸泡沫消防車廠家電話：
159-7276-7978
一、整車描述：
1、概述
24噸泡沫消防車采用中國重汽濟南卡車有限公司ZZ5447TXFV466MF1型二類汽車底盤，原裝單排駕駛室，乘員2人，該車駕乘舒適輕便。上裝采用外露式水罐，整車載液量為水20000kg；泡沫4000kg。器材箱采用高質量鋁合金卷簾門。底盤取力，發動機型號為MC11.44-60，最大功率327kW,通過萬向聯軸器驅動安裝在汽車尾部泵房里的上海雄真CB10/100型常壓消防泵，可在1.0MPa下穩定輸出100L/s的流量；車頂安裝成都威斯特消防器材有限責任公司生產的PL80型消防炮，流量80L/s，對應壓力1.0MPa，最大承壓1.3MPa，純水射程85m，泡沫射程75m，可360°旋轉。同時該車具有比功率大、綜合性能強、操控集中簡便等特點。
整車主體框架采用優質20#型鋼二氧化碳保護焊焊接而成，保證整體骨架結構強度高，牢固可靠；內部器材箱，采用高強度鋁合金型材搭建主體框架，裙邊采用外翻式腳踏板門結構，便于踩踏取放器材，表面使用帶有大花紋的經陽極氧化處理過的鋁合金板材蒙貼表面，角鋁包邊等工藝處理，保證器材箱性能的同時，具有美觀，輕便等特點。
按照消防實戰需要，根據消防操作程序，人性化設計，使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定所有隨車器材，器材布置合理、緊湊、裝夾牢固、標示醒目，兩個動作內可取用任何器材，可實現就近取放、多人操作，互不干涉。
面漆采用噴涂方式使用優質面漆，符合GB7258規定的GB/T3181《漆膜顏色標準》中R03大紅色要求。顏色為駕駛室和車體消防紅色，器材室內部為淺灰色，鋁制卷簾門鋁的顏色，底盤架為黑色，輪輞為銀色，擋泥板、保險杠為灰色。
整車消防性能符合GB7956要求；底盤通過國家強制性產品認證；發動機排放符合國VI標準。
2、整車主要參數表
項目 參數
技 術 參 數
備 注
1
底盤型號
ZZ5447TXFV466MF1
中國重汽濟南卡車有限公司
2
發動機型號、形式
MC11.44-60直列六缸
柴油
3
發動機功率
327kW
4
排量
10518ml
5
軸距
1950mm+4600mm+1400mm
6
驅動形式
8×4
7
制動形式
雙回路壓縮空氣制動
彈簧力作用的駐車制動系統，作用于后橋
8
轉向形式
方向盤
液壓助力
9
排放標準
國VI
10
最高車速
90km/h
11
整車滿載總質量
42530㎏
12
底盤允許前、前中橋最大質量
9000/9000kg
13
底盤允許中后橋最大質量
13000/13000kg
14
燃油系統
300升鋼質主油箱
15
輪胎
12.00R20
16
增加輔助制動裝置
排氣制動裝置、加裝ABS防抱死系統
17
外形尺寸
長×寬×高
11870×2500×3630
整備狀態
18
駕駛室、乘員室內設施
結構型式：平頭全金屬上翻式、手動液壓翻轉；
布局：全鋼框架焊接結構，單排長駕駛室設置：駕駛室乘員2人；
設備：除原車設備外，駕駛室內加裝有取力器控制開關及指示燈100W警報器、警燈、標志燈、示廓燈開關等。
3、整車主要消防性能參數
項目 參數
技 術 數
備 注
1
罐體容積
水
20000kg（泡沫消防車）
外露式
泡沫
4000kg（泡沫消防車）
2
消防泵型號、形式
CB10/100型
上海雄真
3
消防泵性能
工況1
壓力：1.0 Mpa
流量：100L/S
水泵采用真空泵引水、自帶增速變速箱
4
消防泵布置形式
后置
消防泵進水口內
5
環泵式比例混合器
2組PH64，流量范圍32-128L/s；混合比例3%-6%（手動可調）
6
鋁合金操作儀表板裝有液位指示顯示、附加照明燈開關、儀表
裝在消防泵的上方
7
壓力表
0-4 Mpa
8
真空表
-0.1--1 MPa
9
消防炮
消防炮流量、射程和額定噴射壓力
（泡沫消防車PL80型）
噴射
水：≥75m
泡沫：≥70m
壓力：≤1.2Mpa
俯、仰角
仰角：≤70°
俯角：-30°
回轉角360°
10
取力器
全功率夾心、氣動式
二、駕駛室
駕乘室
結 構
平頭、雙開門、單排座帶臥鋪、液壓可翻轉結構
司乘人員數
1+1
駕駛員位置
左置
設 備
結構型式：平頭全金屬上翻
式、手動液壓翻轉；
布局：駕駛室乘員2人；遮陽板（僅駕駛員）；電動風擋雨刷；暖風器；無氟空調；倒車鏡；中央儲物箱；2級腳踏等。
設備：除原車設備外，駕駛室內加裝有取力器控制開關及指示燈100W警報器、警燈、
標志燈、示廓燈開關等。
儀 表
1、車輛車速儀。
2、燃油表，轉速表。
三、上裝
（一）總體布置
總體
布置
整體式框架車廂，兩側對稱。車廂尾部泵房的兩側為器材箱，車廂中部為外露式載液罐，車廂后部為泵房。
車廂兩側和泵房后部均設鋁合金卷簾門；采用拉桿式門把手，保證拉桿強度。
車身右后側設爬梯。便于上下車。

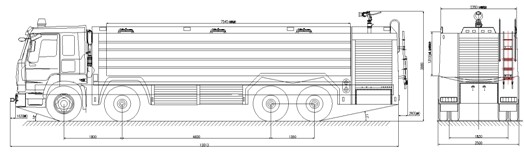

總體布置圖
（二）車廂
材 質
主框架采用優質型鋼框架結構，采用二氧化碳保護焊接完成整體骨架結構，外裝飾板、內封板及地板采用陽極氧化平鋁板。
箱 門
兩側及泵房后部卷簾門采用鋁合金帶鎖式結構，具有良好的密封性和防塵功能。

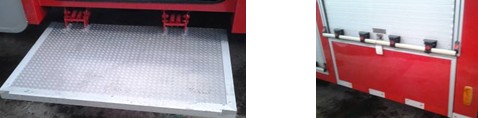

踏 板
卷簾門下裙部設置外翻式鋼材框架，踏板啟、閉采用雙拉簧鉸鏈限位裝置雙重固定，鋁合金花紋蒙板結構踏板門，安全性能可靠。
（三）載液罐
載液罐
結 構
外露式罐體，內設橫、縱防蕩板，格間留有人孔，符合國家標準。前后封板、防蕩板均設有加強筋。
罐體采用整體副梁與車架連接，增加有減震措施。
材 質
水罐為碳鋼板（選裝不銹鋼板）、泡沫罐為不銹鋼板
容 量
水20000kg、泡沫4000kg
設 置
泡沫罐和水罐分別設1個DN470mm人孔，帶有快速鎖定/開啟裝置。
泡沫罐和水罐分別設1個溢流閥裝置。
設 1個排污口，配球閥。
注 水 口： DN65接口4只，分設車身兩側；

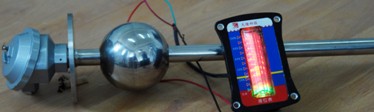

液位
傳感器
水罐、泡沫罐頂部分別設置有液位傳感器1個。

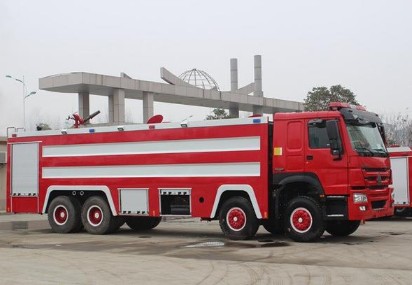

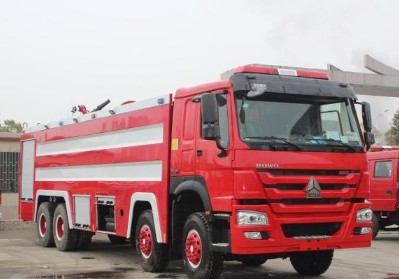

罐體圖片
四、消防控制系統
由消防水泵、消防炮、管路系統，系統操作面板等組成。
1、消防泵
型號
CB10/100型車用常壓消防泵
型式
常壓離心泵
額定流量
出口壓力
1.0 Mpa
引水裝置
真空泵引水
最大吸水深
7m
最大真空度
≥85kpa
引水時間
≤80s
變速箱冷卻
水冷
潤滑方式
有油潤滑
2、消防炮
型號
PL80型水、泡沫兩用消防炮(泡沫消防車)
制造商
成都威斯特消防器材有限公司
額定流量
80L/S
額定壓力
1.0 MPa
仰角
≥70°
俯角
≤-30°
射程
純水：≥75；泡沫：≥70
水平回轉角度
≥360°
射程
≥90
水平回轉角度
≥360°
4、管路系統
吸水管路
泵房尾部設置2個內扣式DN150吸水口。吸水管路為手蝶閥控制。旋轉空間充足，便于拆裝吸水管；吸水進水管路各閥門有金屬腐蝕形成的中文標識。
注水管路
兩側后橋輪胎后方各設置2個DN65內扣式側注水口，泵房內設置1個DN125炮管路，1個DN80后注水管路，設置閥門開關。
出水管路
4個DN80出水口，配接口，配有啟閉球閥。
冷卻水管路
配有冷卻管路、控制閥及放余水閥，冷卻取力器。
5、 消防控制系統儀表板
顯示和控制
所有操作按鍵均設有中文標識；設有管路布置圖及操作、維護說明。
儀表板位于泵房內水泵左上方，裝有轉速表、真空表、水壓表、液位表帶有夜光顯示等儀表。
五、電氣設備
附加電氣
獨立電路。
輔助照明
泵房設有照明燈，泵房及器材箱設有卷簾門燈帶，卷簾門啟閉控制，操縱儀表板上設有照明、指示燈等，可充分照明和觀察。
側爆閃燈
車身兩側各安裝4個爆閃燈，爆閃燈紅藍交錯。
駕駛室
警示裝置
1.8m紅色長排警燈1個，安裝在駕駛室頂部； CJB100BD電子警報器1個，安裝在駕駛室內，其控制盒在駕駛員前下方。
六、表面處理
1、面漆：國產優質烤漆。
2、顏色：駕駛室和車體消防紅色，器材室內部為淺灰色，鋁制卷簾門鋁的顏色，底盤架為黑色，輪輞為銀色 ，擋泥板、保險杠為灰色。
管路：車尾及兩側邊粘3M反光貼。進水管路噴涂為綠色，出水管路噴涂為紅色，泡沫管路噴涂為黃色。
七、車載器材

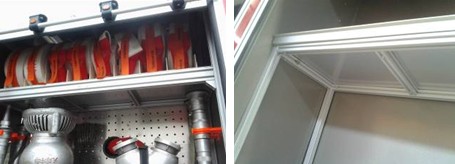

（1）箱體內部使用高強度鋁型材連接，陽極氧化平鋁板粘接。
按照消防實戰需要，根據消防操作程序，使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定所有隨車器材，器材布置合理、緊湊、裝夾牢固、標示醒目，兩個動作內可取用任何器材，可實現就近取放、多人操作，互不干涉。
主體框架采用優質20#型鋼二氧化碳保護焊焊接而成，保證整體骨架結構強度高，牢固可靠；內部器材箱，采用高強度鋁合金型材搭建主體框架，表面使用帶有小花紋的經陽極氧化處理過的鋁合金板材蒙貼表面，角鋁包邊等工藝處理，保證器材箱性能的同時，具有美觀，輕便等特點。
（2）隨車消防器材明細表：（泡沫消防車）
序號
名 稱
規 格
數
量
單位
備 注
1
吸水管
KD150×4 m
2
根
內扣式
2
濾水器
FLF150
1
件
內扣式
3
分水器
FII80/65×3-1.6
1
件
內扣式
4
集水器
JII150/80×2-1.0
1
件
內扣式
5
水帶
13-65-20
6
盤
內扣式
6
水帶
13-80-20
6
盤
內扣式
7
異徑接口
KJ65/80
2
件
內扣式
8
水帶包布
DT-SB
4
件
9
水帶掛鉤
4
件
10
地上消火栓扳手
QT-DS1；長400
1
件
11
地下消火栓扳手
長860
1
件
12
吸水管扳手
FS150
2
件
13
直流開關水槍
QZG3.5/7.5；65
1
支
內扣式
14
直流開花水槍
QZK3.5/7.5；65
1
支
內扣式
15
滅火器
3 kg/ABC
1
具
16
消防斧
GFP890
1
件
17
橡皮錘
1
件
18
水帶護橋
FH80
2
副
19
消防桶
1
個
20
空氣泡沫槍（含槍吸液管）
QP4/0.7Z；65
1
支
內扣式
21
泡沫外吸液管
Φ40×2700
1
根
22
儲物盒
大
1
個
八、隨車文件（中文）
序號
名稱
單位
數量
備注
一
隨車文件（單套）
1
底盤使用說明書
本
1
2
底盤維修手冊
本
1
3
底盤質量保修卡
本
1
4
底盤合格證
本
1
5
發動機號碼拓印件
份
1
6
消防車使用維護說明書
本
1
7
消防車配備消防器材清單
份
1
8
消防車整車合格證
份
1
9
消防車跟蹤服務卡
本
1
10
消防車交接清單
份
2
