 灑水車主要構件結構簡介：

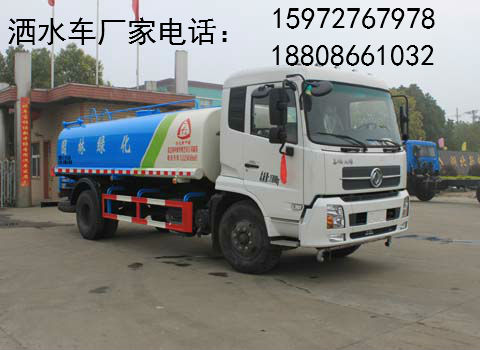

 我公司生產的灑水車采用二類汽車底盤改裝而成，它適用于各種路面的灑水沖洗、噴霧、降溫、撲塵，亦可用于路面養護、園林綠化及應急消防、運輸飲用水等。該酒水車主要由汽車底盤、罐體、水泵、球閥和輸水管道、灑水裝置等部件組成。水泵、取力箱、球閥選用國家定型廠產品，性能良好，工作可靠，灑水時壓才、流量尖、油耗低，灑水時打開音樂嗽叭開關，美好的音樂伴隨您愉快地工作。

底盤車的技術特性和使用保養要求，詳見《載貨汽車使用說明書》。

附加說明：由于設計上改進等原因，技術參數有可能與用戶的產品不符，請予理解，不另行通知。

一、            主要構件結構簡介

1． 罐體

灑水車罐體結構：罐體為橢圓柱形，用鋼板制成，整車罐體水倉為2—3室，中間隔板下端有通孔，倉內隔板具有防波作用。以減低汽車行駛時罐內液體的沖擊。外表涂防銹漆及裝飾漆。

2． 罐口

罐口組件：大蓋由螺栓緊固在罐口頸板上，由一個支銷和一個護板小蓋連接在一起，順時針轉小蓋之上手柄可使小蓋壓緊。反轉，脫開耳板后，小蓋則可打開，大蓋上開有一個由30的孔，以便在加水過程中，使罐內的壓力與大氣壓力基本一致。

3． 取力箱

灑水車目前采用東風、解放系列取力箱，氣動操作，操作開關向后拉，取力齒輪進入嚙合位置，通過傳動軸帶動水泵工作，開關向前回位，水泵即停止工作。

4． 水泵

自吸式或圓弧齒輪式灑水車泵。該水泵的結構原理、使用維護保養，詳見《灑水車泵使用說明書》、  《圓弧齒輪泵使用說明書》。

5． 球閥

該灑水車采用了兩個二通球型閥門，一個四位三通球型閥門。球閥由閥體、密封墊、調整座、閥桿、手柄等組成，扳動手柄旋轉45。，在閥桿的作用下球芯轉動，通孔口對準時液體即可流通，當手柄返回原位時，則截?cái)嘁后w流通。

四位三通球閥是一種通過改變閥芯位置，形成多路液體通道的球閥。該閥能迅速改變液流方向，可廣泛用于非腐蝕性介質液流中，其原理和二通球閥基本相同，它也是通過扳動手柄的位置來實現任意兩孔的通閉。

6．噴水器

本車前裝有鴨嘴形噴嘴或圓頭沖嘴，后面裝有圓柱形灑水噴嘴或蓮蓬頭噴嘴，后部有一工作平臺，裝配有水炮。后部還可裝8個噴嘴（選裝）。

噴水器一般用于沖洗街道，起除塵和降溫作用，其噴水器可用調節噴嘴螺紋的方法改變噴水器的噴灑方向和角度，葛射水炮可以用于城鄉園林綠，化及應急消防。蓮蓬噴嘴可以澆落路中間噴水器沖起的灰塵，起到清潔空氣的作用。
