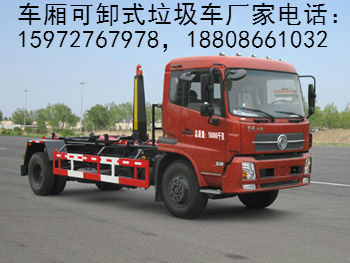

CLW5160ZXXD4型東風天錦車廂可卸式垃圾車
作者：車廂可卸式垃圾車 來源：垃圾車圖片 日期：2016/6/24 9:26:04 人氣： 標簽：CLW5160ZXXD4 東風天錦車廂可卸式垃圾車
CLW5160ZXXD4型東風天錦車廂可卸式垃圾車
一、CLW5160ZXXD4型東風天錦車廂可卸式垃圾車參數：
【主要技術參數】產品商標程力威牌公告批次277產品名稱車廂可卸式垃圾車產品型號CLW5160ZXXD4型車廂可卸式垃圾車總質量(Kg)16000罐體容積(m3)額定載質量(Kg)9500外形尺寸(mm)7300×2470×2930,3030整備質量(Kg)6305貨廂尺寸(mm)××額定載客(人) 準拖掛車總質量(Kg)駕駛室準乘人數(人)3載質量利用系數接近角/離去角(°)20/16前懸/后懸(mm)1430/1370軸數2軸距(mm)5000,4700,4500軸荷(Kg)6000/10000最高車速(Km/h)85其它備注：隨底盤選裝駕駛室前臉。防護材料:Q235A碳鋼,連接方式:左右側面及后下部防護均采用焊接連接,后部防護斷面尺寸(mm):200×50,后部防護離地高度(mm):400。該車軸距/后懸/高度對應關系為(mm):4500/1370/2930,4700/1170/3030。安裝帶有衛星定位功能的行駛記錄儀。安裝帶ABS的底盤,ABS型號:4460046440,生產廠家:威伯科汽車控制系統(中國)有限公司;ABS型號:3631010-C2000,生產廠家:東科克諾爾商用車制動系統(十堰)有限公司。【底盤技術參數】底盤型號DFL1160BX5底盤名稱載貨汽車底盤商標名稱東風牌生產企業東風商用車有限公司外形尺寸(mm)8790,8290,7790,7190×2370,2460×2760,2840輪胎數6接近角/離去角(°)20/13輪胎規格10.00-20,10.00R20,9.00-20,9.00R20,275/80R22.5 16PR鋼板彈簧片數8/10+8,7/9+6,9/10+8前輪距(mm)1880,1920燃料種類柴油后輪距(mm)1860,1800,1820排放標準GB3847-2005,GB17691-2005(國Ⅳ)發動機型號 發動機生產企業 排量(ml) 功率(Kw)ISDe210 40東風康明斯發動機有限公司 6700 155二、CLW5160ZXXD4型東風天錦車廂可卸式垃圾車整車結構形式和工作原理簡述1、整車外形
2、主要結構型式簡介車廂可卸式垃圾車采用全封閉式垃圾箱，并可被吊裝和卸離底盤。具有結構簡單，操縱方便靈活，安全可靠，機械化程度高等特點，因而使其具有較高的工作效率，同時可防止誤操作，避免事故發生，并可節省人力，減輕工作人員的勞動強度。由于它的特殊結構型式和工作方式，使其在裝車和運輸過程中能有效地避免二次污染及噪聲污染，對于保護環境極為有利，是一種新型垃圾收集和運輸車。1）垃圾箱車廂可卸式垃圾車所匹配的垃圾箱為移動式水平壓縮垃圾箱，底部裝有四個腳輪及鎖緊裝置，前部設有吊環，可被吊裝或卸離車體。2）拉臂鉤A 鉤臂 B 抓鉤 C 中部梁 D 機械鎖 E 鉤臂油缸 F 液壓箱體鎖 G 后輥輪 H 后梁 I 副梁 J 液壓自卸鎖 K 主油缸 L 標識牌拉臂鉤安裝在汽車底盤上，用于吊裝、卸離垃圾箱或傾卸垃圾。它主要由鉤臂、鉤臂架、副梁和液壓油缸等組成。副梁主要用于與底盤固定和支撐垃圾箱，并作為其它部分的安裝連接架。拉臂、鉤臂架主要用于吊裝、卸離垃圾箱和傾卸垃圾。液壓油缸為各動作的驅動部件。3）液壓系統液壓系統的作用是用于實現垃圾箱的吊裝、卸離和傾卸垃圾。在鉤臂控制油路中加裝了平衡閥，使兩支油缸的舉升力均勻一致，并保持兩支油缸的運動速度同步。同時可使運動狀態保持于任何位置而不會下沉，使運動可靠安全。在鎖緊控制油路中，還加裝了液壓鎖，控制油缸在運輸過程中的振動，使鎖緊機構工作安全可靠。液壓系統采用手動+電控多路換向閥，可在在駕駛室內和車側操控系統工作。三、CLW5160ZXXD4型東風天錦車廂可卸式垃圾車拉臂系統性能參數與關鍵部件清單1、拉臂系統主要技術參數序號名稱參數備注1鉤起能力12T2系統壓力30MPa3設備自重1800Kg4控制電壓24V5鉤臂伸縮量800mm6油泵排量63ml/r7液壓油箱容積70L8鉤箱時間45S9鉤心高度157010到后滾輪距離420011導軌寬度10702、關鍵液壓元件及主要部件清單序號名稱型號/材質廠家備注1拉臂鉤結構件Q345系列低合金高強鋼湖北帝成特種環衛設備有限公司2液壓泵CY63江蘇啟東液壓泵業股份有限公司3多路換向閥D24ZM100MD江蘇揚州中梅4雙向液壓鎖HBS意大利進口5平衡閥HBS意大利進口6行程閥A20040102.00/01/06-12意大利HBS公司7回油濾油器RFA-25X20*L揚州雙越氣動有限公司8空氣濾清器QUQ1揚州雙越氣動有限公司9舉升油缸160/80-1820*2200瀘洲華源液壓機械有限公司10滑臂油缸100/50-1020*1640瀘洲華源液壓機械有限公司11后支撐油缸95/45-460*200瀘洲華源液壓機械有限公司四、CLW5160ZXXD4型東風天錦車廂可卸式垃圾車智能移動式垃圾壓縮設備技術參數：1、結構簡介：本設備由壓縮機、垃圾箱、液壓動力系統、電氣集成控制系統、大翻斗、尾門和尾門啟閉機構等組成，各部分有機結合為一個整體，結構合理，操作使用簡單方便2、各部分結構說明序號名稱功能/特性描述1、尾門與尾門啟閉機構尾門整體采用高強度鋼板制作而成，與箱體間采用密封條封閉，尾門啟閉機構采用車輛動力系統開啟尾門，車輛液壓動力系統與尾門啟閉液壓系統采用快速接頭連接。在車型駕駛室內操作尾門啟閉按鈕即可進行尾門的鎖緊與開啟，無需下車即可完成相關操作2、箱體主體采用高強度鋼板組焊而成，整體采用流線型設計，是垃圾的填裝與儲存的主要空間。與尾門配合處安裝有密封條，與壓縮機連接處設置有仿回彈裝置。3、壓縮機壓縮機由機體、推壓頭和液壓電倉幾部分組成，與箱體采用焊接形式聯接，壓縮機前部安裝有大翻斗。4、液壓動力系統液壓動力系統是垃圾壓縮機各項動力的來源，由電機驅動液壓泵進行動力轉換，采用液壓方向閥進行動力分配，采用雙作用油缸轉換液壓動力。整套系統穩定、高效、節能環保。5、電氣集成控制系統采用先進的程序控制技術控制全套設備的運行狀態，采用壓力繼電器和行程開關等檢測系統的各項狀態并反饋到控制器內，由控制器分析反饋信息并發出對液壓系統的工作指令，同時將相關指令和工作狀態反應在顯示屏上，具備人機交互的功能。6、大翻斗是壓縮機進料的重要裝置，采用液壓動力驅動，可滿足手推車、小型電瓶車、人力車、國標垃圾桶的卸料。鋼板：高強度，經防腐處理，不易變形。操作面板：按鈕操作，液晶屏顯示。與可卸式垃圾車相匹配通過快速插接頭與可卸式垃圾車相匹配。3、技術參數序號項目單位參數值1長（鉤心至后門尾部）㎜ 56002寬㎜≤25003高㎜≤24004鉤心離高度㎜15705底梁外寬㎜10706箱體底板厚度㎜≥5mm7箱體側板和頂板厚度㎜≥5mm8垃圾箱容積m3≥109翻斗容積m3≥1.510進料倉容積m3≥1.311垃圾理論處理能力T/h≥1012壓實密度T/ m3≥0.713最大壓縮力Kn≥34014壓裝循環時間s≤4215翻斗機構循環時間s≤3216散熱啟動溫度( °)5517加熱啟動溫度( °)-1018密封條的壽命年≥0.519電源/功率380V/50HZ/5.5KW380V/50HZ/5.5KW20噪音分貝≤7021耗電量度/箱≤5.022設備自重噸≤3.823推頭有效面積平方毫米475x184624后輪外寬mm199525翻斗舉升力噸1.526后門鎖緊方式手動（*液壓）27電控系統運算速度10次/納秒MUC控制器28顯示器14寸彩色顯示人機界面 - 上一篇：福田中馳爆破器材運輸車 下一篇：CSC5071GJY4型玉柴115馬力東風多利卡加油車
