杭州威龍QZB(F)自吸式灑水車泵_杭州威龍自吸式灑水車泵廠家價格
作者：杭州威龍自吸式灑水泵 來源：灑水車廠家 日期：2025/9/4 21:39:40 人氣： 標簽：杭州威龍QZB(F)自吸式灑水車泵 杭州威龍自吸式灑水車泵廠家價格

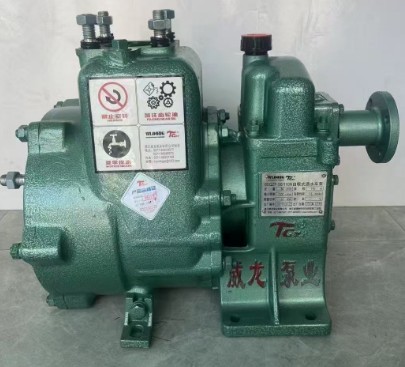

杭州威龍QZB(F)自吸式灑水車泵使用維護說明書
杭州威龍灑水泵銷售電話：159-7276-7978
此文章來源于網絡，如果有錯誤或者侵權，請聯系站長刪除！
一、用途和特點：

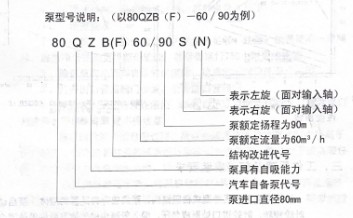

QZB(F) 系列灑水車泵，是在多年研制自吸式離心泵經驗的基礎上最新研制成功的國家專利產品。并在多年生產80QZ的基礎上作了較大的改進，泵的結構更可靠，使用維修更方便，泵性能符合部頒標準《灑水車技術條件》QC/T29114-93中對泵規定的要求。該泵也可用來輸送汽油、煤油、柴油等石油產品。當輸送石油產品時，訂貨時必須說明。本產品具有結構簡單、運行平穩、效率高、使用可靠等優點。泵型號說明：(以80QZB(F)-60/90為例)

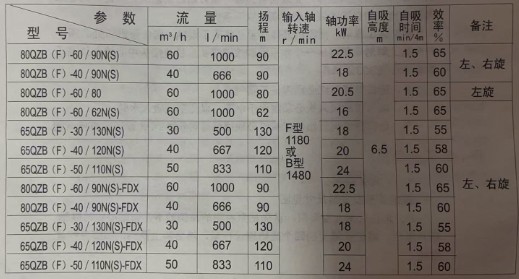

二、主要技術性能指標：1、性能參數(20C常溫清水)
威龍灑水車泵主要有以下幾種規格型號：
65QZB(F) -50 / 110N(S)-FDX、65QZB(F)-40/120N(S)-FDX、65QZB(F) -30 / 130N(S)-FDX、80QZB(F) -40/ 90N(S)-FDX、80QZB(F)-60/ 90N(S)-FDX、65QZB(F) -50/ 110N(S)、65QZB(F)-40/ 120N(S)、65QZB (F) -30 / 130N(S)、80QZB(F) -60/ 62N(S)、80QZB(F)-60/ 80、80QZB(F) -40/ 90N(S)、80QZB(F) -60/ 90N(S)。

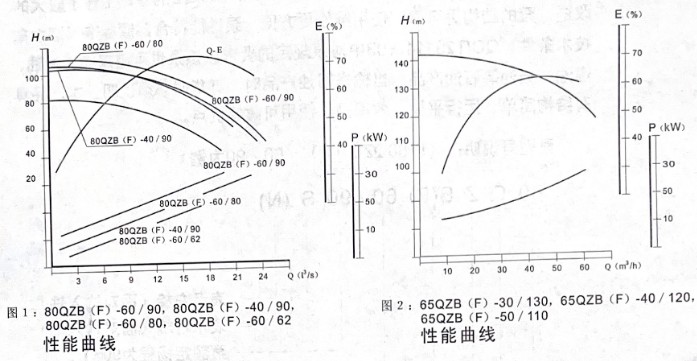

2、性能曲線
各規格泵的性能曲線見圖1、圖2。
圖1:80QZB(F)-60/90，80QZB(F)-40/90，80QZB(F)-60/80，80QZB(F)-60/62性能曲線圖2:65QZB(F)-30/130，65QZB(F)-40/120,65QZB(F)-50/110性能曲線三、工作原理及管路安裝要求該系列泵采用外混式自吸結構，泵內應存有適量的液體。泵啟動后，葉輪旋轉，葉輪進口處形成負壓，吸入管路中的氣體與泵內液體混合，通過壓出室進入氣液分離室。由于氣液的比重差，氣體從液體中分離出來，從出口管中排出，液體在氣液分離室中下沉，經多次循環，直到吸入管內的氣體排凈而充滿液體，完成自吸過程，泵開始正常輸液。因此，為保證泵具有良好的自吸性能，必須滿足以下條件:1、泵工作前，泵內的液體存量必須高于泵軸，因此泵進口處必須接一個向上彎的彎管再接一個水平管和快速接頭，快速接頭中心線必須高于泵軸中心線300毫米。2、進口管路系統必須保證不漏氣。3、吸水管的吸入頭必須浸沒于水下，以免空氣吸入水管。4、出口管道與泵出口連接時必須保證直管長度≥200毫米后再接彎管。四、安裝及使用：(一)安裝要求泵的外形及安裝尺寸見圖。1、泵在汽車上安裝時，首先把泵兩側的撐腳卸下，泵軸心線與聯軸器對準后，將齒輪箱上的四個底腳螺栓擰緊，然后裝上兩側的撐腳并擰緊螺栓。2、泵進出、口管路安裝時，必須緊固在車身上，泵不能承受進、出口管路的重量和附加力，泵進口管路中應加裝過濾網，網孔應小于中6mm，以免較大石塊和長纖維吸入。3、泵及管路系統安裝完畢，應經壓力為泵工作壓力1.2倍的壓力試驗，歷時3分鐘，以證明各處無泄漏(進口有真空表時應關閉該路或卸下真空表)4、檢查泵的齒輪箱內齒輪油是否至油標尺指示高度范圍。5、試運轉時，泵內應加注滿液體，以防止機械密封干摩擦造成損壞。6、泵送油料時，必須加接地線，將靜電導入地下。(二)使用要求1、啟動前，首先檢查齒輪箱內油是否足夠。注意:新泵使用一星期后，應放凈齒輪油更換新齒輪油，然后每運行750小時更換機油。2、檢查泵內是否存有足夠的液體;檢查放水閥門是否已關閉。3、打開出口管路閥門少量，全開進口管閥門。4、泵的吸入管口應浸在液面30cm以下，以防空氣吸入。吸入管口的濾網也不能太密，更不得堵塞。5、泵啟動后即開始自吸過程，所以必須適當提速使泵達到或略高于額定轉速，因?yàn)檩^長時間的低速運行會延長自吸時間，甚至完不成自吸任務。當出口壓力表顯示壓力時，即表明泵已開始正常工作。6、在正常自吸高度內，當泵啟動后3分鐘還未吸上，請即停止運轉水泵，如果泵不漏水則是泵進口管路漏氣或堵塞，請檢查確認，采取相應措施后再運轉水泵。7、泵結束工作時，先逐漸關閉吐出口管路閥門，再停止原動機。五、維護保養：1、低溫季節，泵不工作時應將泵內儲液從進口法蘭放水閥門中放出(見結構圖)，如放水閥門堵塞，必須將放水球閥疏通，或更換放水閥門。2、泵如長期停止使用，則應拆開，清洗零件，并在各加工面上涂上一層防銹油后組裝，妥善保管。3、機械密封在不漏液的情況下，不必拆開檢查。拆機械密封應輕拿輕放，注意清潔，保護好動、靜環表面，嚴禁敲擊碰撞。機械密封漏液的主要原因多為動、靜環表面拉毛所至。修復方法可以對密封端面進行研磨，使鏡面恢復。此外，若橡膠密封圈安裝不當或老化也將導致漏液。此時則應重新安裝、調整，或更換新的機械密封。從機械密封泄漏出來的少量液體，可通過密封排液孔排出。4、泵拆裝順序(1)旋下放油螺塞，打開放水閥門，放盡泵內剩液和齒輪箱內潤滑油。拆除管道和機座螺栓，將泵取下。(2)拆去進口法蘭。(3)擰去葉輪螺母，拆下第一級葉輪(右旋泵，為左螺母)。若難拆下葉輪，則待下一步拆第二級葉輪時一同拆下。(4)拆去齒輪箱與泵體的聯接螺母。用M12螺栓在頂開螺孔中旋入 M12螺栓，二個螺栓要均勻地慢慢地把泵體和齒輪箱頂開，此時第一級葉輪能自動脫出(注意:第一級葉輪的螺母一定要旋掉，右旋泵為左旋螺母，左旋泵為右旋螺母)，然后是第二級葉輪，機械密封隨齒輪箱一起與泵體分離。(5)拆去中間套管，拉出第二級葉輪，并拆下機械密封和密封座，注意保護好機械密封的動、靜環鏡面，不得有擦傷。(6)拆去齒輪箱蓋及輸入軸承蓋后，從泵體側將輸入軸從箱體中打出，主動齒輪從箱體上方取出。裝配順序與以上拆卸順序相反。六、可能的故障及排除方法：

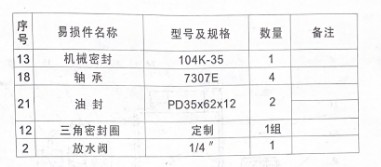

七、易損零件：

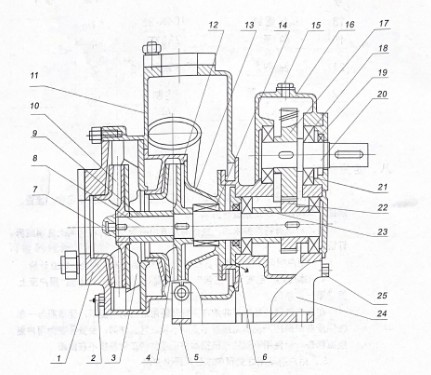

八、定貨須知：1、用戶根據使用條件選型，必須注明型號，泵送介質名稱、流量、揚程、泵材質，以及泵旋轉方向。2、對泵有特殊要求的，經供需雙方協商確定，并在合同上注明或另訂協議。3、用戶需要提供配件或易損件時，應注明型號、規格、獨立計價。4、本公司產品實行“三包”，嚴格履行合同義務，遵守“用戶至上，信譽第一”原則。在用戶選用產品恰當并遵守保管及使用規則的前提下，保質期為一年。在保質期內確因產品制造質量不良而不能正常工作時，負責免費為用戶更換或修理。但使用不當造成破損和易損零件的正常磨損不在此限。5、用戶有不明之處可向本公司提出咨詢。九、征求用戶意見：為進一步改進產品質量，滿足用戶需要，敬請廣大用戶對在使用中發現的質量問題，函告本公司，同時希望用戶對本公司產品的性能、結構外形提出好的建議。如本公司已有產品不能滿足用戶的特殊需要，我們可以根據用戶需要，專門為您設計、生產。根據市場需求，本公司若適當調整部分參數，恕不另行通知，歡迎垂詢。QZB(F)灑水車泵結構圖

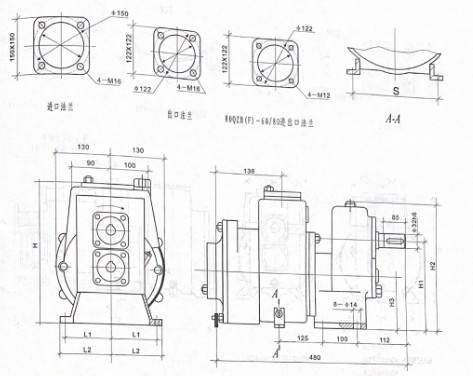

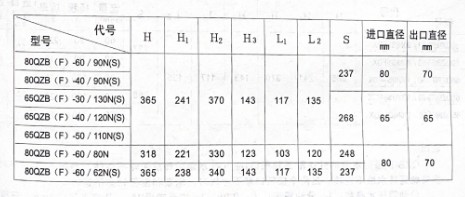

1、進口法蘭2、放水閥門3、導葉4、二級葉輪5、撐腳6、泄漏孔7、葉輪螺母 8、泵軸9、小軸套10、一級葉輪11、泵體12、三角密封圈13、密封座14、機械密封15、加油螺塞16、齒輪箱17、主動齒輪18、軸承19、輸入軸承蓋20、輸入軸21、油封22、被動齒輪23、軸套24、箱體25、放油螺絲QZB(F)系列灑水車泵外形及安裝尺寸

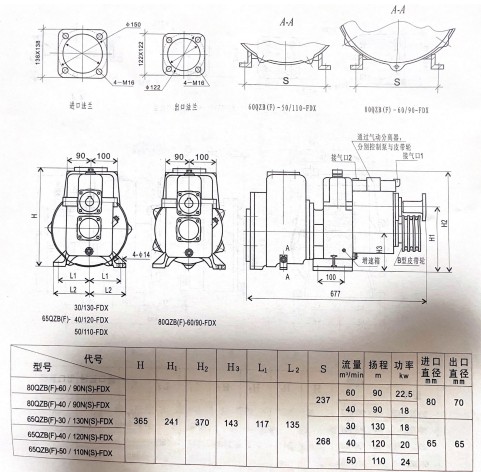

QZB(F)系列灑水車泵帶分動箱外形及安裝尺寸
說明:QZB(F)系列水泵的分動箱.當接氣口1沖氣時,水泵運轉皮帶輪不運轉。當接氣口2沖氣時，皮帶輪運轉水泵不運轉。當兩個接氣口都不沖氣時，水泵和皮帶輪都不運轉。分動箱技術參數：
1、分動箱速比為:0.88。
2、皮帶輪槽B型、基準直徑123mm、三槽。
如客戶不用皮帶輪，而用油泵，客戶應提供油泵接口有關尺寸參數。
杭州威龍灑水泵銷售電話：159-7276-7978
